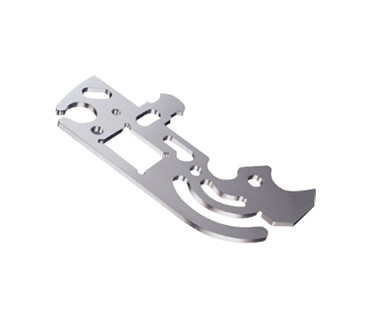

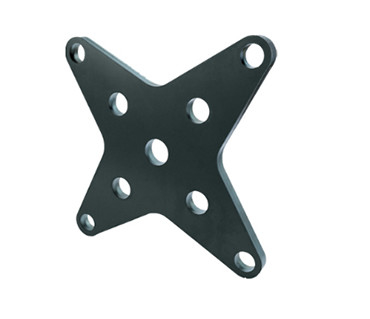

Επεξεργασία μετάλλων φύλλων συνήθειας μερών σφράγισης κοπής λέιζερ
Εκτιμήσεις όταν τέμνοντα μέρη σχεδίου λέιζερ.
1. Κλείστε την περίληψη.
Όλα τα σχεδιαγράμματα περικοπών πρέπει να κλείσουν. Αυτό είναι ένας σημαντικότερος κανόνας. Εάν το σχεδιάγραμμα παραμένει ανοικτό, το μέρος δεν μπορεί να αφαιρεθεί από το αρχικό μέταλλο φύλλων. Στην περίπτωση της χάραξης ή της χαρακτικής, δεν υπάρχει καμία ανάγκη να κλειθεί η περίληψη.
2. Στρογγυλή τρύπα.
Οι τρύπες με τις σφιχτές ανοχές μπορούν να τρυπηθούν με τρυπάνι πρώτα με ένα λέιζερ και έπειτα με ένα τρυπάνι, το οποίο δημιουργεί τις μικρές τρύπες στο υλικό και καθοδηγεί έπειτα το τρυπάνι κατά τη διάρκεια της διαδικασίας διάτρυσης. Η διάμετρος της διάτρησης είναι περίπου 2-3 χιλ.
3. Περασμένες κλωστή τρύπες.
Το υλικό πάχος είναι τουλάχιστον 1.5mm. Ο χάλυβας λειώνει και εξατμίζει όταν περικοπή λέιζερ. Μετά από να δροσίσει, η περικοπή γίνεται σκληρό και δύσκολο να περαστεί κλωστή. Επομένως, πριν από την κοπή νημάτων, συστήνεται να τρυπήσει με τρυπάνι με ένα λέιζερ και έπειτα ένα τρυπάνι.
4. Λωρίδα κέρατων.
Τα μέρη μετάλλων φύλλων μπορούν να έχουν τις αιχμηρές γωνίες, αλλά η προσθήκη chamfer (το τουλάχιστον μισό πάχος του υλικού) σε κάθε γωνία καθιστά το μέρος φτηνότερο.
5. Εγκοπές και lugs.
Το μικρότερο πλάτος της εγκοπής είναι τουλάχιστον 1mm ή το πάχος του υλικού, οποιοσδήποτε είναι μεγαλύτερος. Το μήκος δεν πρέπει να υπερβεί πέντε χρόνους το πλάτος. Lugs πρέπει να είναι τουλάχιστον 3mm παχιά ή δύο φορές το πάχος του υλικού, ή οποιοσδήποτε είναι μεγαλύτερος. Όπως με τις εγκοπές, το μήκος πρέπει να είναι λιγότερο από πέντε φορές το πλάτος.
Η απόσταση μεταξύ των εγκοπών πρέπει να είναι τουλάχιστον 3mm, η μικρότερη απόσταση μεταξύ lugs πρέπει να είναι 1mm ή το υλικό πάχος είναι μεγαλύτερο. Τα μέρη μπορούν να παραμορφώσουν εάν οι κανόνες δεν ακολουθούνται.
6. Πολλαπλάσια μέρη ή λεπτά μέρη.
Κατά κοπή των πολλαπλάσιων μερών στο ίδιο μέταλλο φύλλων, την απόσταση μεταξύ τους είναι περισσότερο από το υλικό πάχος. Εάν τα μέρη είναι πάρα πολύ κοντά ή εάν το μέρος κόβεται πάρα πολύ λεπτά, μπορεί να καψει το υλικό μεταξύ των δύο έκοψε τις γραμμές.
Επεξεργασία επιφάνειας
|
Ανοξείδωτο
|
Στίλβωση, παθητικοποίηση, αμμόστρωση, χάραξη λέιζερ
|
|
Χάλυβας
|
Επένδυση ψευδάργυρου, ο Μαύρος οξειδίων, επένδυση νικελίου, επιχρωμίωση, που ανθρακιάζεται, σκόνη που ντύνεται
|
|
Αργίλιο
|
Καθαρίστε, χρώμα που υποβάλλεται σε ανοδική οξείδωση, Sandblasted που υποβάλλονται σε ανοδική οξείδωση, χημική ταινία, βούρτσισμα, στίλβωση
|
|
