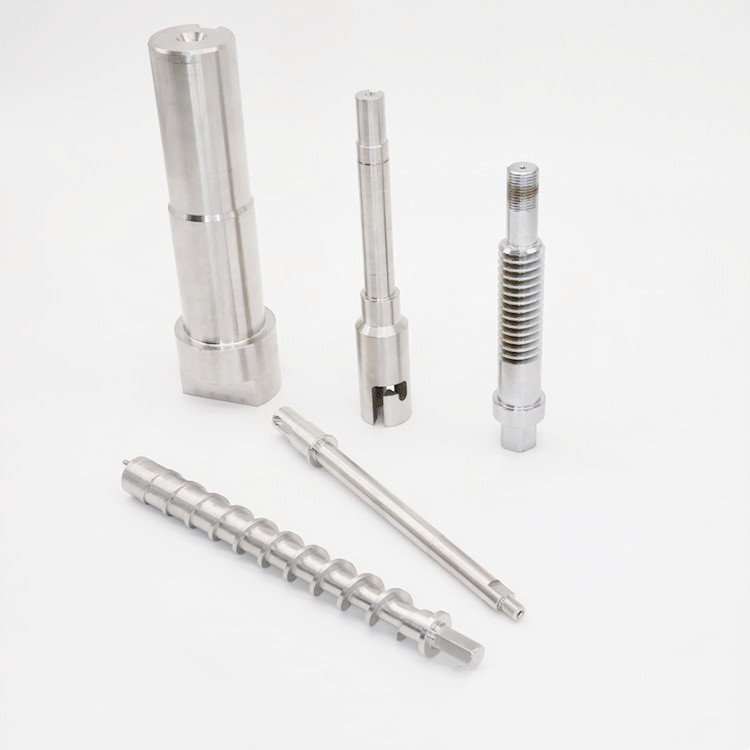

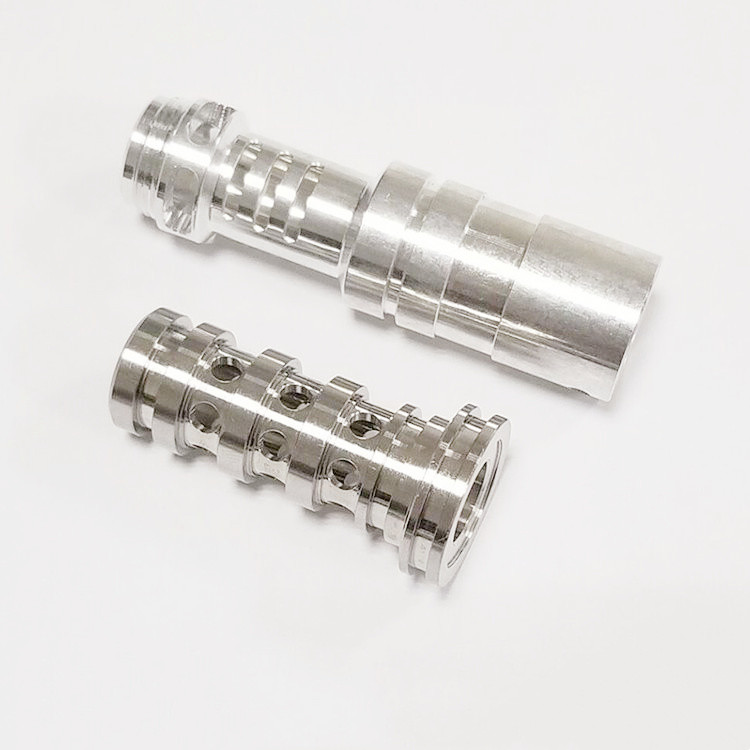

CNC που επεξεργάζεται το υλικό ανοξείδωτου μερών άλεσης cOem CNC μερών ακρίβειας στη μηχανή

CNC που επεξεργάζεται τα μέρη άλεσης μερών ακρίβειας μετάλλων μερών ακρίβειας στη μηχανή

CNC η κατεργασία, επίσης γνωστή ως CNC που επεξεργάζεται στη μηχανή, αναφέρεται στην κατεργασία που εκτελείται με CNC επεξεργαμένος τα εργαλεία. Επειδή CNC η κατεργασία ελέγχεται από τον υπολογιστή μετά από να προγραμματίσει, CNC η κατεργασία έχει τα πλεονεκτήματα του σταύλου επεξεργαμένος την ποιότητα, την υψηλή ακρίβεια κατεργασίας, την υψηλή επανάληψη, τα σύνθετα σχεδιαγράμματα, και την υψηλή αποτελεσματικότητα κατεργασίας στη μηχανή. Στην πραγματική διαδικασία επεξεργασίας, οι ανθρώπινοι παράγοντες και η λειτουργούσα εμπειρία έχουν επιπτώσεις πολύ στην τελική ποιότητα επεξεργασίας.

1. Πώς να διαιρέσει CNC που επεξεργάζεται τη διαδικασία στη μηχανή;

Το τμήμα CNC που επεξεργάζεται τις διαδικασίες στη μηχανή μπορεί γενικά να πραγματοποιηθεί με τους εξής τρόπους:

1. Η συγκεντρωμένη εργαλείο ταξινομώντας μέθοδος είναι να διαιρεθεί η διαδικασία σύμφωνα με τα εργαλεία χρησιμοποιούμενα, και να χρησιμοποιηθεί το ίδιο εργαλείο cnc για να επεξεργαστεί όλα τα μέρη που μπορούν να ολοκληρωθούν. Κάνοντας το υπόλοιπο του τρόπου που μπορούν με το δεύτερο μαχαίρι, το τρίτο. Αυτό μπορεί να μειώσει τον αριθμό αλλαγών εργαλείων, να συμπιέσει το μη απασχόλησης χρόνο, και να μειώσει τα περιττά λάθη προσδιορισμού θέσης.

2. Για τα μέρη με πολύ CNC περιεχόμενο επεξεργασίας, το μέρος επεξεργασίας μπορεί να διαιρεθεί σε διάφορα μέρη σύμφωνα με τα δομικά χαρακτηριστικά τους, όπως η εσωτερική μορφή, η εξωτερική μορφή, η κυρτή επιφάνεια ή το αεροπλάνο, κ.λπ. Γενικά, το αεροπλάνο και η επιφάνεια προσδιορισμού θέσης υποβάλλονται σε επεξεργασία πρώτα, και έπειτα η τρύπα υποβάλλεται σε επεξεργασία η απλή γεωμετρική μορφή υποβάλλεται σε επεξεργασία πρώτα, και έπειτα η σύνθετη γεωμετρική μορφή υποβάλλεται σε επεξεργασία τα μέρη με τη χαμηλότερη ακρίβεια υποβάλλονται σε επεξεργασία πρώτα, και έπειτα τα μέρη με την υψηλότερη ακρίβεια υποβάλλονται σε επεξεργασία.

3. Για τα μέρη που είναι επιρρεπές σε CNC επεξεργαμένος την παραμόρφωση στη μηχανή από τραχύ και λεπτό CNC επεξεργαμένος τη μέθοδο ακολουθίας, λόγω της πιθανής παραμόρφωσης μετά από την τραχιά κατεργασία, η μορφή πρέπει να διορθωθεί. χωριστός. Για να συνοψίσει, κατά διαίρεση της διαδικασίας, το πρέπει να πιαστεί ελαστικά σύμφωνα με τη δομή και τη χειροτεχνία των μερών, η λειτουργία της εργαλειομηχανής, ο αριθμός CNC επεξεργαμένος το περιεχόμενο των μερών, ο αριθμός εγκαταστάσεων και της οργάνωσης παραγωγής της μονάδας στη μηχανή. Συστήνεται επίσης να υιοθετηθεί η αρχή της συγκέντρωσης διαδικασίας ή η αρχή της διασποράς διαδικασίας, που πρέπει να καθοριστούν σύμφωνα με την πραγματική κατάσταση, αλλά πρέπει να είναι λογικές.

2. Ποιες αρχές θα έπρεπε να ακολουθηθεί στη ρύθμιση CNC της ακολουθίας επεξεργασίας;

Η ρύθμιση της ακολουθίας επεξεργασίας πρέπει να εξεταστεί σύμφωνα με τη δομή του μέρους και του όρου του κενού, καθώς επίσης και την ανάγκη για και. Το σημείο κλειδί είναι ότι η ακαμψία του κομματιού προς κατεργασία δεν είναι χαλασμένη. Η ακολουθία πρέπει γενικά να ακολουθήσει τις ακόλουθες αρχές:

1. Η cnc επεξεργασία της προηγούμενης διαδικασίας δεν μπορεί να έχει επιπτώσεις στον προσδιορισμό θέσης και τη στερέωση της επόμενης διαδικασίας, και η γενική διαδικασία επεξεργασίας εργαλειομηχανών που διανθίζεται στη μέση πρέπει επίσης να εξεταστεί περιεκτικά.

2. Αρχικά πραγματοποιήστε την εσωτερική μορφή και την εσωτερική διαδικασία επεξεργασίας κοιλοτήτων, και πραγματοποιήστε έπειτα την εξωτερική διαδικασία επεξεργασίας μορφής.

3. Η διαδικασία CNC που επεξεργάζεται στη μηχανή με την ίδια μέθοδο προσδιορισμού θέσης και στερέωσης ή το ίδιο εργαλείο πραγματοποιείται καλύτερα στην κλίση για να μειώσει τον αριθμό επαναλαμβανόμενου προσδιορισμού θέσης, τον αριθμό αλλαγών εργαλείων και τον αριθμό χρόνων της κίνησης της πλάκας στερέωσης.

4. Για τις πολλαπλάσιες διαδικασίες που πραγματοποιούνται στην ίδια εγκατάσταση, η διαδικασία με τη λιγότερη ζημία στην ακαμψία του κομματιού προς κατεργασία πρέπει να τακτοποιηθεί πρώτα.

3. Ποιες το πτυχές θα έπρεπε να πληρωθεί η προσοχή κατά καθορισμό της μεθόδου στερέωσης κομματιών προς κατεργασία;

Τα ακόλουθα τρία το σημεία πρέπει να δοθούν την προσοχή κατά καθορισμό του τοποθετώντας στοιχείου και τη στερέωση του σχεδίου:

1. Προσπαθήστε να ενοποιήσετε τις συγκριτικές μετρήσεις επιδόσεων του σχεδίου, της τεχνολογίας, και των υπολογισμών προγραμματισμού.

2. Ελαχιστοποιήστε τον αριθμό στερεώσεων, και προσπαθήστε να κάνετε όλες τις επιφάνειες που υποβάλλονται σε επεξεργασία από CNC μετά από το ένα τοποθετώντας.

3. Αποφύγετε το χειρωνακτικό σχέδιο ρύθμισης της κατάληψης της μηχανής.

4. Το προσάρτημα πρέπει να είναι ανοικτό, και ο μηχανισμός του προσδιορισμού θέσης και στερέωσης δεν μπορεί να έχει επιπτώσεις στο τέμνον εργαλείο CNC στην κατεργασία (όπως η σύγκρουση). Όταν μια τέτοια κατάσταση εμφανίζεται, μπορεί να στερεωθεί με τη χρησιμοποίηση μιας μέγγενης ή την προσθήκη ενός κατώτατου πιάτου στις βίδες αποσπασμάτων.

4. Πώς να καθορίσει το λογικό θέτοντας σημείο εργαλείων; Ποια είναι η σχέση μεταξύ του ισότιμου συστήματος κομματιών προς κατεργασία και του ισότιμου συστήματος προγραμματισμού;

1. Το θέτοντας σημείο εργαλείων μπορεί να τεθεί στο μέρος που υποβάλλεται σε επεξεργασία, αλλά σημειώνει ότι το θέτοντας σημείο εργαλείων πρέπει να είναι η θέση αναφοράς ή το μέρος που έχουν τελειώσει. Μερικές φορές το θέτοντας σημείο εργαλείων καταστρέφεται από cnc την επεξεργασία αφότου η πρώτη διαδικασία, που θα οδηγήσει στη δεύτερη δεν είναι εκεί κανένας τρόπος να βρεθεί το θέτοντας σημείο εργαλείων στην πρώτη διαδικασία και μετά από αυτήν. Επομένως, κατά τη ρύθμιση του εργαλείου στην πρώτη διαδικασία, δώστε προσοχή στην καθιέρωση μιας σχετικής θέτοντας θέσης εργαλείων σε μια θέση που έχει μια σχετικά σταθερή διαστατική σχέση με την αναφορά προσδιορισμού θέσης, έτσι ώστε η σχετική σχέση θέσης μεταξύ τους μπορεί να καθοριστεί. Ανακτήστε το αρχικό θέτοντας σημείο. Αυτή η σχετική θέτοντας θέση εργαλείων είναι έθεσε συνήθως στον πίνακα μηχανών ή το προσάρτημα. Οι αρχές επιλογής είναι οι ακόλουθες:

1) Είναι εύκολο να βρεί.

2) Εύκολος στο πρόγραμμα.

3) Το θέτοντας λάθος εργαλείων είναι μικρό.

4) Είναι κατάλληλο και ελέγξιμο κατά τη διάρκεια της επεξεργασίας.

2. Η θέση προέλευσης του ισότιμου συστήματος κομματιών προς κατεργασία τίθεται από το χειριστή ο ίδιος. Καθορίζεται από το εργαλείο θέτοντας αφότου στερεώνεται το κομμάτι προς κατεργασία. Απεικονίζει τη σχέση απόστασης και θέσης μεταξύ του κομματιού προς κατεργασία και του στο σημείο μηδέν της εργαλειομηχανής. Μόλις καθοριστεί το ισότιμο σύστημα κομματιών προς κατεργασία, γενικά δεν αλλάζει. Το ισότιμο σύστημα κομματιών προς κατεργασία και το ισότιμο σύστημα προγραμματισμού πρέπει να ενοποιηθούν, δηλ., κατά τη διάρκεια της επεξεργασίας, το ισότιμο σύστημα κομματιών προς κατεργασία και το ισότιμο σύστημα προγραμματισμού είναι συνεπή.

5. Πώς να επιλέξει τη διαδρομή μαχαιριών;

Η πορεία εργαλείων είναι η διαδρομή μετακίνησης και η κατεύθυνση του εργαλείου σχετικά με το κομμάτι προς κατεργασία κατά τη διάρκεια της εκθετικής διαδικασίας ελέγχου. Η λογική επιλογή της κατεργασίας της διαδρομής είναι πολύ σημαντική, επειδή είναι στενά συνδεδεμένη CNC επεξεργαμένος την ποιότητα ακρίβειας και επιφάνειας των μερών στη μηχανή. Κατά καθορισμό της πορείας εργαλείων, ακόλουθα τη σημεία εξετάζονται κυρίως:

1. Εξασφαλίστε την ακρίβεια κατεργασίας των μερών.

2. Είναι κατάλληλο για τον αριθμητικό υπολογισμό και μειώνει το φόρτο εργασίας προγραμματισμού.

3. Επιδιώξτε το κοντύτερο CNC επεξεργαμένος τη διαδρομή στη μηχανή και μειώστε το χρόνο του κενού εργαλείου να βελτιωθεί CNC επεξεργαμένος την αποδοτικότητα.

4. Ελαχιστοποιήστε τον αριθμό τμημάτων προγράμματος.

5. Για να εξασφαλίσει την τραχύτητα της επιφάνειας περιγράμματος κομματιών προς κατεργασία μετά από CNC που επεξεργάζεται στη μηχανή, το τελικό περίγραμμα πρέπει να υποβληθεί σε επεξεργασία συνεχώς στο τελευταίο πέρασμα.

6. Η πρόοδος και η απόσυρση του εργαλείου (περικοπή μέσα έξω) πρέπει επίσης να θεωρηθούν προσεκτικά, ώστε να ελαχιστοποιηθεί η στάση μαχαιριών στο περίγραμμα (ελαστική παραμόρφωση που προκαλείται από τις ξαφνικές αλλαγές στην τέμνουσα δύναμη) και να αφεθούν τα σημάδια μαχαιριών, και να αποφύγουν επίσης κάτω κάθετα στην επιφάνεια περιγράμματος. το μαχαίρι και γρατσουνίζει το κομμάτι προς κατεργασία.

6. Πώς να ελέγξει και να ρυθμίσει κατά τη διάρκεια cnc της επεξεργασίας;

Αφότου ευθυγραμμίζεται το κομμάτι προς κατεργασία και η διόρθωση προγράμματος ολοκληρώνεται, μπορεί να εισαγάγει το αυτόματο στάδιο επεξεργασίας. Στην αυτόματη διαδικασία κατεργασίας, ο χειριστής πρέπει να ελέγξει την τέμνουσα διαδικασία για να αποτρέψει τα ποιοτικά προβλήματα κομματιών προς κατεργασία και άλλα ατυχήματα που προκαλούνται από την ανώμαλη κοπή.

Ο έλεγχος της διαδικασίας κοπής εξετάζει κυρίως τις ακόλουθες πτυχές:

1. Ο έλεγχος της διαδικασίας κατεργασίας η κύρια εκτίμηση για την τραχιά κατεργασία είναι η γρήγορη αφαίρεση του υπερβολικού επιδόματος στην επιφάνεια του κομματιού προς κατεργασία. Στην αυτόματη διαδικασία κατεργασίας της εργαλειομηχανής, σύμφωνα με το καθορισμένο τέμνον ποσό, το εργαλείο κόβει αυτόματα σύμφωνα με την προκαθορισμένη τέμνουσα πορεία. Αυτή τη στιγμή, ο χειριστής πρέπει να δώσει την προσοχή για να παρατηρήσει την αλλαγή του τέμνοντος φορτίου κατά τη διάρκεια της αυτόματης διαδικασίας κατεργασίας μέσω του τέμνοντος πίνακα φορτίων, και να ρυθμίσει το ποσό κοπής σύμφωνα με την ικανότητα ρουλεμάν του εργαλείου να μεγιστοποιηθεί η αποδοτικότητα της εργαλειομηχανής.

2. Ο έλεγχος του τέμνοντος ήχου κατά τη διάρκεια της κοπής στο στάδιο της αυτόματης κοπής, γενικά όταν κόβοντας τις ενάρξεις, ο ήχος του εργαλείου που κόβει το κομμάτι προς κατεργασία είναι σταθερός, συνεχής και βιαστικός, και της μετακίνησης της εργαλειομηχανής είναι σταθερός αυτή τη στιγμή. Με την πρόοδο της τέμνοντος διαδικασίας, όταν υπάρχουν σκληρά σημεία στο κομμάτι προς κατεργασία, την ένδυση εργαλείων ή τη σίτιση εργαλείων, του κ.λπ., η τέμνουσα διαδικασία γίνεται ασταθής. Η ασταθής απόδοση είναι ότι οι τέμνουσες υγιείς αλλαγές, και το εργαλείο και το κομμάτι προς κατεργασία συγκρούονται η μια με την άλλη. Η μηχανή θα δονηθεί. Αυτή τη στιγμή, το ποσό κοπής και οι τέμνοντες όροι πρέπει να ρυθμιστούν εγκαίρως. Όταν η επίδραση ρύθμισης δεν είναι προφανής, η εργαλειομηχανή πρέπει να ανασταλεί και ο όρος του εργαλείου και του κομματιού προς κατεργασία πρέπει να ελεγχθεί.

3. Ο έλεγχος διαδικασίας λήξης και λήξη, για να εξασφαλίσει κυρίως το μέγεθος κατεργασίας και την ποιότητα επιφάνειας του κομματιού προς κατεργασία, η τέμνουσα ταχύτητα είναι υψηλός, και το ποσοστό τροφών είναι μεγάλο. Αυτή τη στιγμή, προσοχή πρέπει να δοθεί στην επιρροή της οικιστικής άκρης στην επεξεργασμένη στη μηχανή επιφάνεια. Για την κοιλότητα που επεξεργάζεται στη μηχανή, προσοχή πρέπει επίσης να δοθεί και να παραγάγει στις γωνίες. Να λύσει τα ανωτέρω προβλήματα, αρχικά, δίνει προσοχή στη ρύθμιση της θέσης ψεκασμού του τέμνοντος ρευστού, έτσι ώστε η επεξεργασμένη στη μηχανή επιφάνεια είναι πάντα στον όρο ψύξης αφετέρου, δώστε την προσοχή για να παρατηρήσετε την ποιότητα της επεξεργασμένης στη μηχανή επιφάνειας του κομματιού προς κατεργασία, και αποφύγετε τις ποιοτικές αλλαγές όσο το δυνατόν περισσότερο με τη ρύθμιση του τέμνοντος ποσού. Εάν η ρύθμιση δεν έχει ακόμα καμία προφανή επίδραση, πρέπει να σταματήσει για να ελέγχει εάν το αρχικό πρόγραμμα είναι λογικό. Είναι ιδιαίτερα σημαντικό να δοθεί προσοχή στη θέση του εργαλείου κατά τον αναστολή της επιθεώρησης ή την παύση της επιθεώρησης. Εάν το εργαλείο σταματήσει κατά τη διάρκεια της τέμνουσας διαδικασίας, η ξαφνική στάση αξόνων θα προκαλέσει τα σημάδια εργαλείων στην επιφάνεια του κομματιού προς κατεργασία. Γενικά, το κλείσιμο πρέπει να εξεταστεί όταν αφήνει το εργαλείο το τέμνον κράτος.

4. Το εργαλείο που ελέγχει την ποιότητα του εργαλείου καθορίζει κατά ένα μεγάλο μέρος την ποιότητα επεξεργασίας του κομματιού προς κατεργασία. Στο στάδιο της αυτόματης κατεργασίας και της κοπής, είναι απαραίτητο να κριθεί ο κανονικός όρος ένδυσης και ο ανώμαλος όρος ζημίας του εργαλείου με τη βοήθεια της υγιούς παρακολούθησης, του κόβοντας χρονικού ελέγχου, της επιθεώρησης αναστολής κατά τη διάρκεια της διαδικασίας κοπής, και της ανάλυσης επιφάνειας κομματιών προς κατεργασία. Σύμφωνα με τις απαιτήσεις επεξεργασίας, τα εργαλεία πρέπει να υποβληθούν σε επεξεργασία εγκαίρως για να αποτρέψουν τα ποιοτικά προβλήματα επεξεργασίας που προκαλούνται από τα εργαλεία που δεν υποβάλλονται σε επεξεργασία εγκαίρως.

7. Πώς να επιλέξει μια εργαλειομηχανή εύλογα; Πόσα στοιχεία υπάρχουν στο τέμνον ποσό; Πόσοι τύποι μαχαιριών υπάρχουν; Πώς να καθορίσει την περιστροφική ταχύτητα του εργαλείου, τέμνουσα ταχύτητα, τέμνον πλάτος;

1. Κατά την άλεση του αεροπλάνου, επιλέξτε έναν μη-ξαναλέθοντας μύλο τελών καρβιδίου ή ένα εκατομμύριο τελών. Γενικά, κατά την άλεση, προσπαθήστε να χρησιμοποιήσετε δύο περάσματα για την επεξεργασία. Είναι καλύτερο να χρησιμοποιηθούν οι μύλοι τελών για την τραχιά άλεση για το πρώτο πέρασμα, και να συνεχίσει να περνά κατά μήκος της επιφάνειας του κομματιού προς κατεργασία. Το συνιστώμενο πλάτος κάθε περάσματος είναι 60%--75% της διαμέτρου εργαλείων.

2. Οι μύλοι τελών και οι μύλοι τελών με τα ένθετα καρβιδίου χρησιμοποιούνται κυρίως για να επεξεργαστούν τους προϊσταμένους, τα αυλάκια και τις επιφάνειες κιβωτίων.

3. Τα μαχαίρια σφαιρών και τα στρογγυλά μαχαίρια (επίσης γνωστά ως στρογγυλά μαχαίρια μύτης) χρησιμοποιούνται συχνά για να επεξεργαστούν τις κυρτές επιφάνειες και τα μεταβλητά περιγράμματα λοξοτμήσεων. Ο κόπτης σφαιρών χρησιμοποιείται συνήθως για την ημι-λήξη και τη λήξη. Τα στρογγυλά μαχαίρια με τα ένθετα καρβιδίου χρησιμοποιούνται συνήθως για το χοντροδούλεμα.

8. Ποια είναι η λειτουργία του καταλόγου προγράμματος επεξεργασίας; Τι θα έπρεπε να περιληφθεί στον κατάλογο προγράμματος επεξεργασίας;

1. Ο κατάλογος προγράμματος κατεργασίας είναι ένα από το περιεχόμενο CNC που επεξεργάζεται το σχέδιο διαδικασίας στη μηχανή, και είναι επίσης μια διαδικασία την οποία ο χειριστής πρέπει να τηρήσει και να εκτελέσει. Είναι μια συγκεκριμένη περιγραφή του προγράμματος κατεργασίας. Το εργαλείο που επιλέγεται από το πρόγραμμα πρέπει να δώσει προσοχή στα προβλήματα και ούτω καθεξής.

2. Στον κατάλογο προγράμματος επεξεργασίας, πρέπει να περιλάβει: αρχείο σχεδιασμού και προγραμματισμού - ονομάστε, όνομα κομματιών προς κατεργασία, σκίτσο στερέωσης, όνομα προγράμματος, εργαλείο που χρησιμοποιούνται σε κάθε πρόγραμμα, μέγιστο βάθος της κοπής, φύση επεξεργασίας (όπως το χοντροδούλεμα ή η λήξη), θεωρητικός χρόνος επεξεργασίας, κ.λπ.

9. Πώς να προετοιμαστεί πριν από CNC τον προγραμματισμό;

Μετά από να καθορίσετε τη διαδικασία κατεργασίας, πρίν προγραμματίζετε, πρέπει να καταλάβετε:

1. Μέθοδος στερέωσης κομματιών προς κατεργασία

2. Το μέγεθος του κενού κομματιών προς κατεργασία - προκειμένου να καθοριστεί το πεδίο της επεξεργασίας ή εάν η πολλαπλάσια στερέωση απαιτείται

3. Το υλικό του κομματιού προς κατεργασία - προκειμένου να επιλεχτεί ποιο εργαλείο να χρησιμοποιήσει για την επεξεργασία

4. Ποια είναι τα εργαλεία στο απόθεμα; Αποφύγετε το πρόγραμμα επειδή δεν υπάρχει κανένα τέτοιο εργαλείο κατά τη διάρκεια της επεξεργασίας. Εάν πρέπει να χρησιμοποιήσετε αυτό το εργαλείο, μπορείτε να το προετοιμάσετε εκ των προτέρων.

Παράμετροι προϊόντων:
