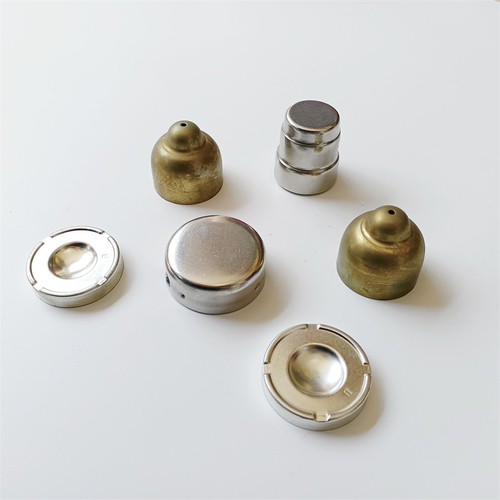

Τα μέρη σχεδίων είναι κομμάτια προς κατεργασία που λαμβάνονται με το τέντωμα και την παραμόρφωση των φύλλων από το μηχανικό εξοπλισμό. Τώρα θα εισαγάγουμε τα πρότυπα παραγωγής των μερών σχεδίων.
1. Η επιφάνεια πρώτος-τοίχων, η κατώτατη επιφάνεια και η επιφάνεια τοίχων του μέρους κοίλανσης, και η ακτίνα γωνιών των τεσσάρων γωνιών του ορθογώνιου μέρους πρέπει να είναι κατάλληλες. mm2rd1, mm5.1r2d.
2. Η μορφή του τεντωμένου μέρους πρέπει να είναι απλή και συμμετρική, και πρέπει να τεντωθεί κάποτε όσο το δυνατόν περισσότερο.
3. Για τα μέρη που πρέπει να τεντωθούν πολλές φορές, στην προϋπόθεση της εξασφάλισης της απαραίτητης ποιότητας επιφάνειας, ίχνη που μπορούν να παραχθούν στον εσωτερικό και τις εξωτερικές επιφάνειες πρέπει να επιτραπεί.
4. Στην προϋπόθεση της εξασφάλισης των απαιτήσεων συνελεύσεων, ο πλευρικός τοίχος του μέρους βαθιών σχεδίων πρέπει να επιτραπεί για να έχει μια ορισμένη κλίση.
5. Οι διαστάσεις των κοιλαμένων μερών πρέπει να μαρκαριστούν με τις εξωτερικές ή εσωτερικές διαστάσεις τους, και οι εσωτερικές και εξωτερικές διαστάσεις δεν πρέπει να χαρακτηριστούν συγχρόνως. Με τα τραπεζοειδή μέρη κοίλανσης, η διάσταση στην κατεύθυνση ύψους πρέπει γενικά να βασιστεί στο κατώτατο σημείο. Εάν το ανώτερο μέρος είναι η συγκριτική μέτρηση επιδόσεων, η διάσταση ύψους δεν είναι εύκολο να εγγυηθεί.
6. Η απόσταση από την τρύπα στο κατώτατο σημείο ή τη φλάντζα του κομματιού βαθιών σχεδίων στον πλευρικό τοίχο πρέπει να είναι κατάλληλη.
